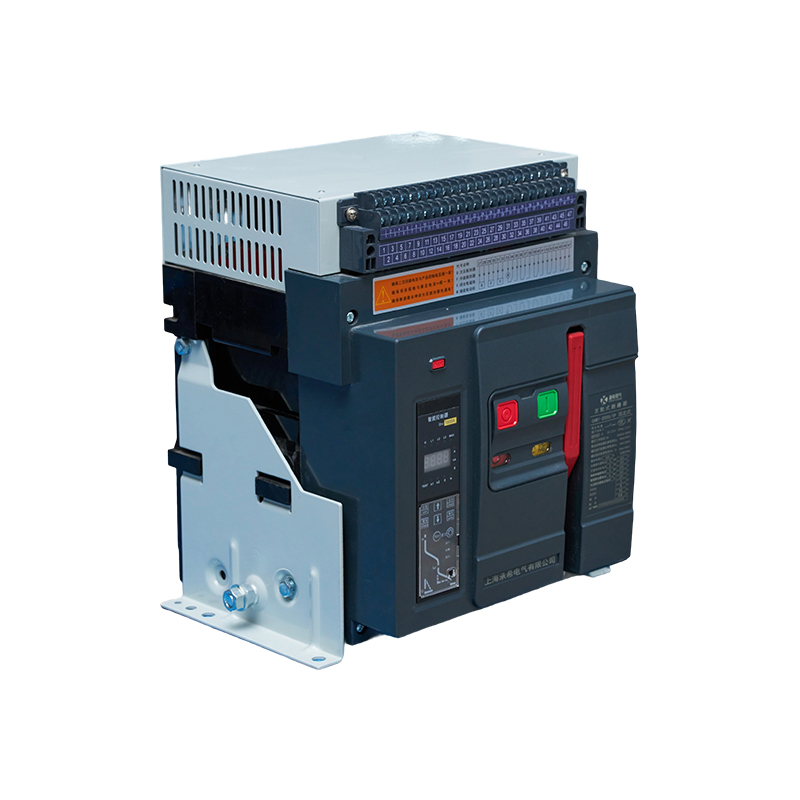

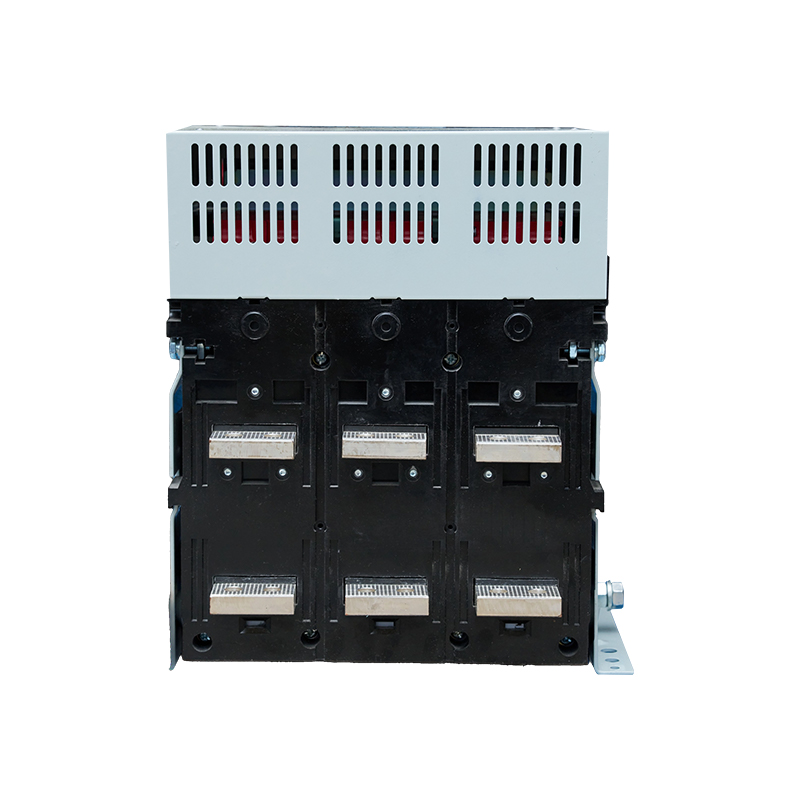

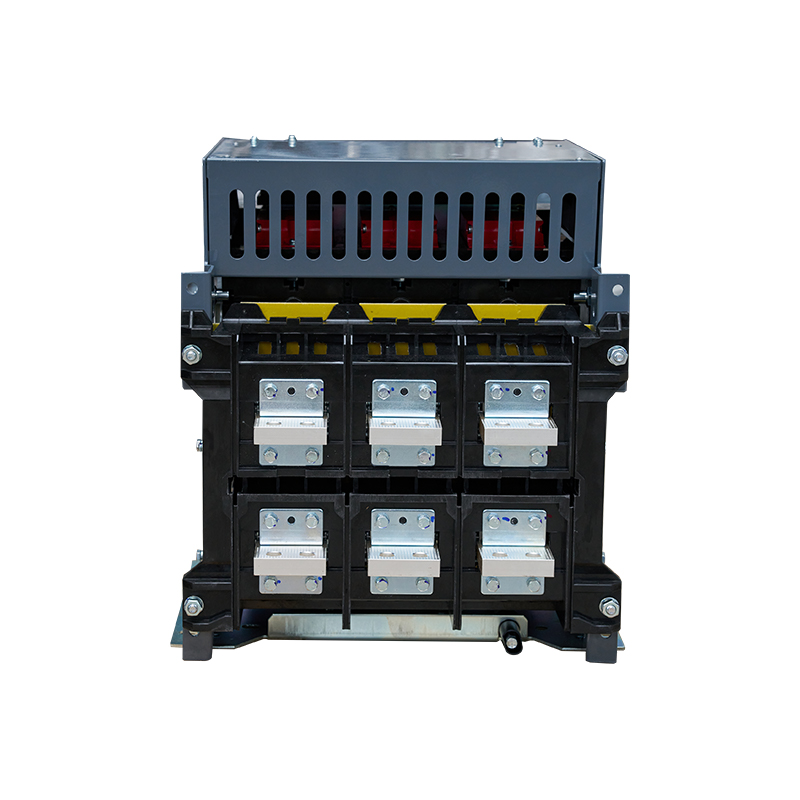

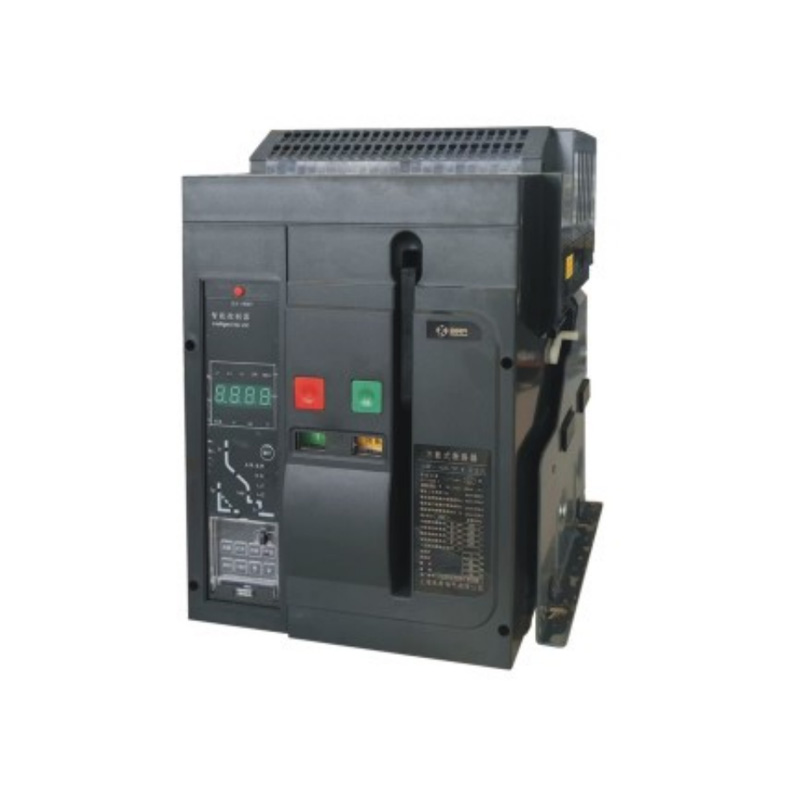

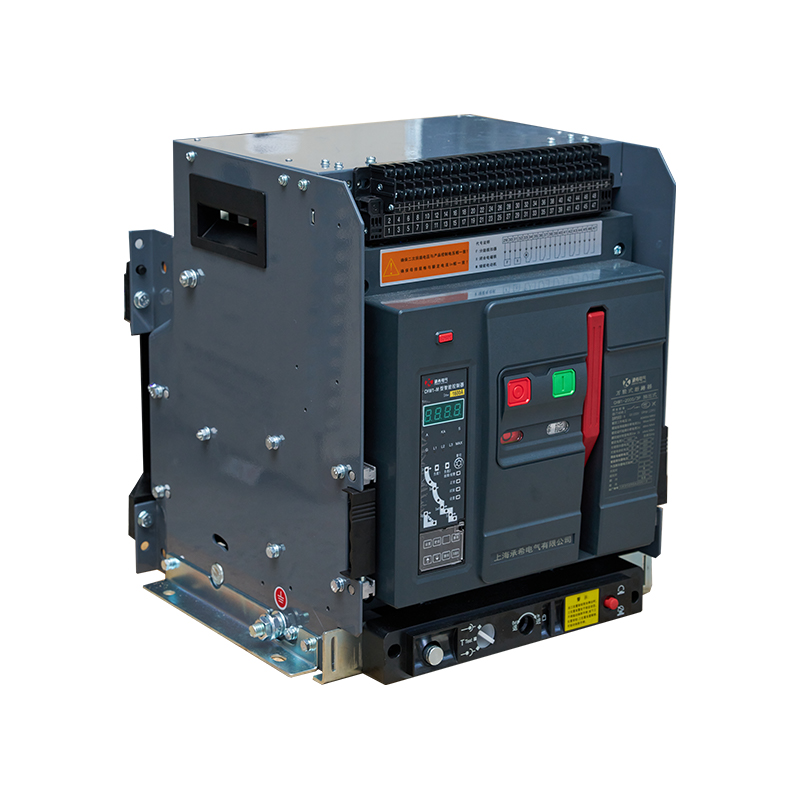

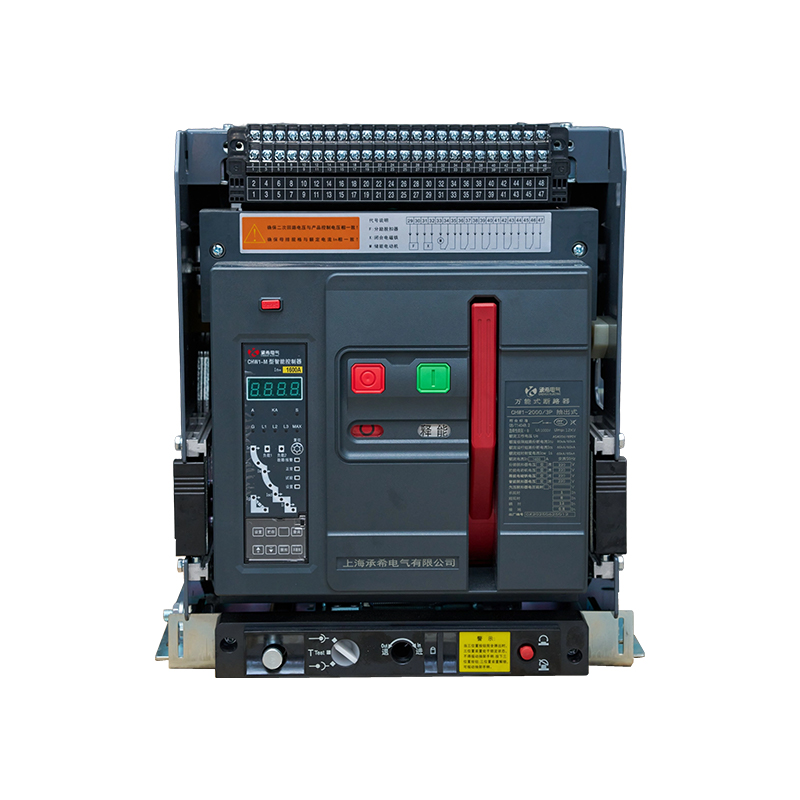

CHW1-2000~6300(DW45)/CHW1-1600(DW450)系列智能型万能式断路器及附件

CHW1-2000~6300（DW45）/CHW1-1600-3P/4P-200A~1600A 系列 智能型万能式断路器 ,以下简称断路器),分抽屉式和固定式两种。适用于交流50/60Hz,额定工作电压400V690V,额定工作电流自400~6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载欠电压、短路、接地等故障的危害。

用途及使用范围:
CHW系列智能型万能式断路器(以下简称断路器)，适用于交流50/60Hz，额定工作电压400V/690V，额定工作电流自400~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地等故障的危害。断路器采用具有精确选择性保护和多功能的智能控制器，保护功能齐全，特别适用于需要提高供电可靠性、避免不必要停电的配电网络中。其中2H、3H型智能控制器带有通讯接口，便于与现场总线连接，可实现“遥测”、“遥调”、“遥控”、“遥讯”四遥功能，满足控制自动化的要求。配置漏电互感器及相应的智能控制器可实现漏电保护。额定工作电流1000A及以下的断路器，亦可用在交流50Hz，400V网络中作为电动机的过载、短路、欠电压和接地故障保护，在正常条件下可作为电动机的不频繁起动之用。
断路器具有隔离功能，符号“/*”。

断路器符合以下标准:
IEC60947-1及GB/T14048.1低压开关设备和控制设备    总则
IEC60947-2及GB/T14048.2低压开关设备和控制设备    低压断路器
IEC60947-4-1及GB/T14048.4低压开关设备和控制设备  机电式接触器和电动机起动器
GB/T2421.1 电工电子产品环境试验概述和指南
GB/T14597电工产品不同海拔的气候环境条件

安装环境要求:
周围温度: -5℃~+40℃且 24h 平均值不超过+35℃，环境温度大于+40℃需降容，降容系数参照说明书
相对湿度: 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时相对湿度可允许达到90%
海拔: ≤2000m，超过2000m降容系数参照说明书
安装要求: 断路器安装垂直斜度≤5°
污染等级: 3级
使用类别: B
适用电磁环境: B
防护等级: 断路器安装在柜体室内，且加装门框，防护等级达IP40
断路器应安装在干燥、无导电尘埃、无侵蚀气体、无爆炸危险介质的环境中。

产品特性
符合的标准
·GB/T14048.1总则
·GB/T14048.2断路器
·IEC 60947-1 总则
·IEC60947-2 断路器

环境温度
·系列可在-5℃至 40℃正常环境和运行温度条件下长期工作。
·工作环境温度超过 40℃(电动机保护超过 60℃)，应参考温度降容或请联系我们。
·存储温度为 -20℃至 70℃

海拔
·正常工作安装地点的海拔不超过 2000m。
·如需要安装在海拔超过 2000m 的情况下，可参考海拔高度降容系数表使用。

污染等级
产品运行在污染等级为 3级
IEC60947-1和 60664-1标准所定义的环境(工业环境)中。

湿度
正常工作时需满足：
·在周围空气温度为 +40℃℃的条件下，大气相对湿度不能超过50%
如果温度较低，则可以在较高的相对湿度条件下使用。
·最湿月份的月平均相对湿度为 90%。
·需要考虑产品表面产生的凝露对产品性能的影响

防护等级
·断路器本体，IP 防护等级为IP20
·安装在开关柜中的断路器:
带有拨动手柄的断路器:IP40
带有电操机构的断路器:IP40
