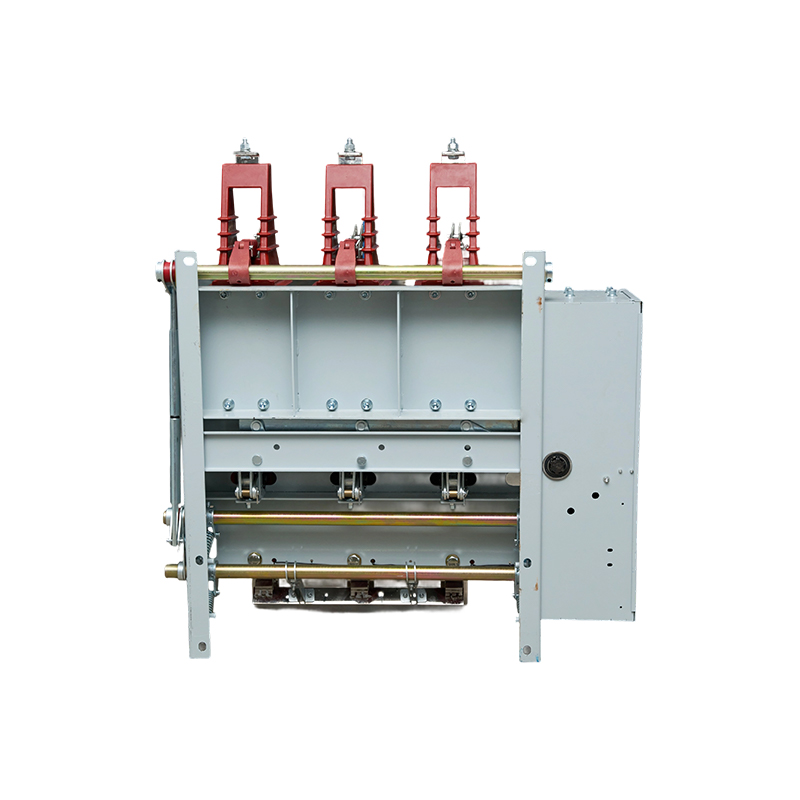

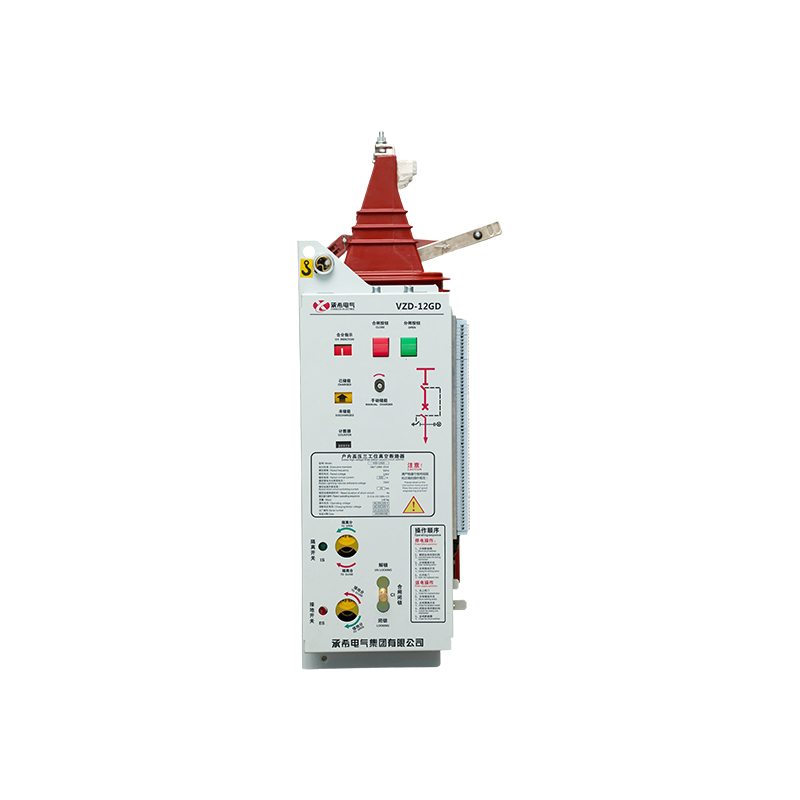

VZD 12KV三工位紧凑灵活真空断路器

VZD 12KV三工位真空断路器集成隔离、接地和开断功能，采用真空灭弧技术，结构紧凑，操作简便。支持电动/手动控制，具备机械联锁保护，适应固定或移开式安装。具有高分断能力、长寿命和免维护特点，适用于变电站、工矿及智能电网，提升配电可靠性。

产品技术特点
1.紧凑/灵活：
空气为介质的绝缘方式，满足电力行业技术规范的电气间隙与局放标准。
紧凑型的配套柜体尺寸，配套标准柜尺寸:480*1000*1800mm(宽x深x高)，成套配电系统特别紧凑，为昂贵的城市建筑土地节约空间。
灵活的母线形式与扩展方式,方便与其他不同柜型的拼接。
2.整体/固封：
一体化的断路器组合电器设计，组合电器集隔离开关、断路器、接地开关、带电传感器为一体，模块化设计，联锁简单可靠、检修方便。
3.可视化/高效率：
可视化的隔离开关断口设计，迅速的交付时间，整体模块化设计，使电气成套工厂装配便利迅捷。
一体化结构，各类闭所要求在单体机构内实现，减少因成套电气工厂组装工艺问题导致的闭锁失效风险。
4.稳定/耐久：
弹簧永磁机构可选，机械寿命长，固封方式的真空灭弧室封装，防尘、高绝缘性能。

产品技术参数
额定电压:12kV
1MIN工频耐压:42kV
雷电冲击耐压:75/85kV
额定电流:630— 1250A(馈线)
额定频率:50/60Hz
额定短路开断电流:25kA/31.5kA
额定短时耐受电流:25kA/31.5kA
额定峰值耐受电流:50kA/63kA
额定短路电流开断次数:30次
机械寿命:10000次(断路器)
辅助回路工频耐受电压:2000v
630—1250八（进线)
3000次(隔离开关/接地开关)
100000次(断路器)

适用固定型开关柜结构:
柜体为2.0mm敷铝锌板曲弯组装而成，强度高重量轻及优良的耐腐蚀性，分隔成独立的低压室、母线室、开关室、电缆室。
