塑料外壳式断路器

技术详情：

该塑壳断路器专为高负载工业 / 商用配电场景设计，采用热磁脱扣结构，实现 100A 额定电流下的精准过载保护，及最高 50kA 短路分断能力。适配 400V 三相电路，IP30 防护外壳可耐受车间、机房等复杂环境的粉尘 / 溅水侵蚀。

核心优势：
双模式保护：热脱扣应对过载、磁脱扣速断短路，双向守护线路与设备；
耐用性拉满：银合金触头 + 阻燃外壳，支持万次以上分断操作，长期稳定运行；
安装灵活：导轨式设计兼容标准电柜，支持抽屉 / 固定式安装，适配不同配电布局。
适用场景：工厂配电柜、商用楼宇暖通系统、电梯动力回路、光伏逆变器前端防护。
认证：符合 IEC 60947-2、GB 14048.2 等国际 / 国内电气安全标准。ce认证

一、产品描述
塑壳断路器 是一种低压保护装置，用于切断电气系统中的过载、短路故障电流。其核心部件封装于阻燃绝缘塑料外壳中，兼具坚固结构与精准保护机制，适用于工业、商业及关键基础设施等场景的中高电流回路

二、核心组件与工作原理
MCCB 通过混合保护机制应对不同类型的故障：
热磁脱扣单元（标准配置）：
热元件：采用双金属片结构，持续过载时，双金属片因温度升高发生形变，触发延时脱扣（反时限特性：过载电流越大，脱扣动作越快），可避免电机启动冲击电流导致的误跳闸。
电磁元件：内置电磁线圈，短路故障时，瞬时增大的电流会使线圈产生强磁场，驱动脱扣机构在毫秒级时间内切断电路，快速熄灭电弧。
电子脱扣单元（进阶配置）：
通过电流互感器采集回路电流信号，经微处理器比对预设保护曲线（过载长延时、短路短延时、瞬时脱扣），实现更精准的三段式保护，且脱扣参数可按需调整。

三、关键技术参数
额定电流：设备长期稳定运行的最大电流，常规覆盖 63A–1600A
短路分断能力：
额定极限短路分断能力：断路器能承受的最大短路电流（仅分断一次，无需继续使用）。
额定运行短路分断能力：分断短路电流后仍可正常运行的能力，通常为
Icu的 50%–75%。
防护等级：常见 IP20（防手指触碰）至 IP65（防尘防水），适配不同环境需求。

四、典型应用场景
工业领域：保护电机、变频器、机床等大功率设备，避免过载 / 短路导致的设备损坏。
商业建筑：用于配电盘、空调系统等中功率回路的主保护。
关键基础设施：数据中心、医院等场所通过智能型 MCCB 实现远程监控与选择性保护，减少局部故障引发的大面积停电。

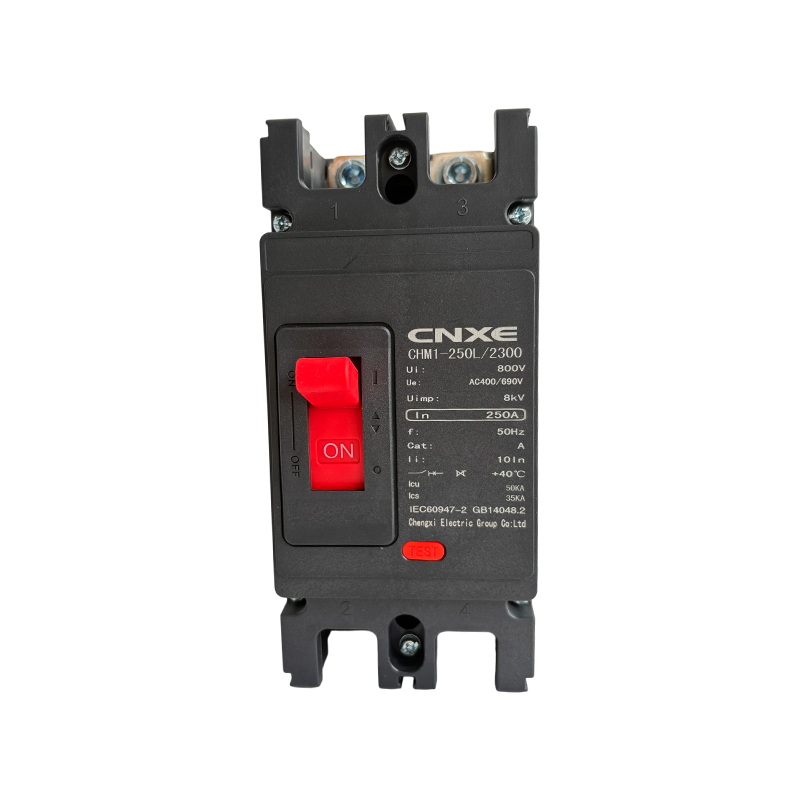

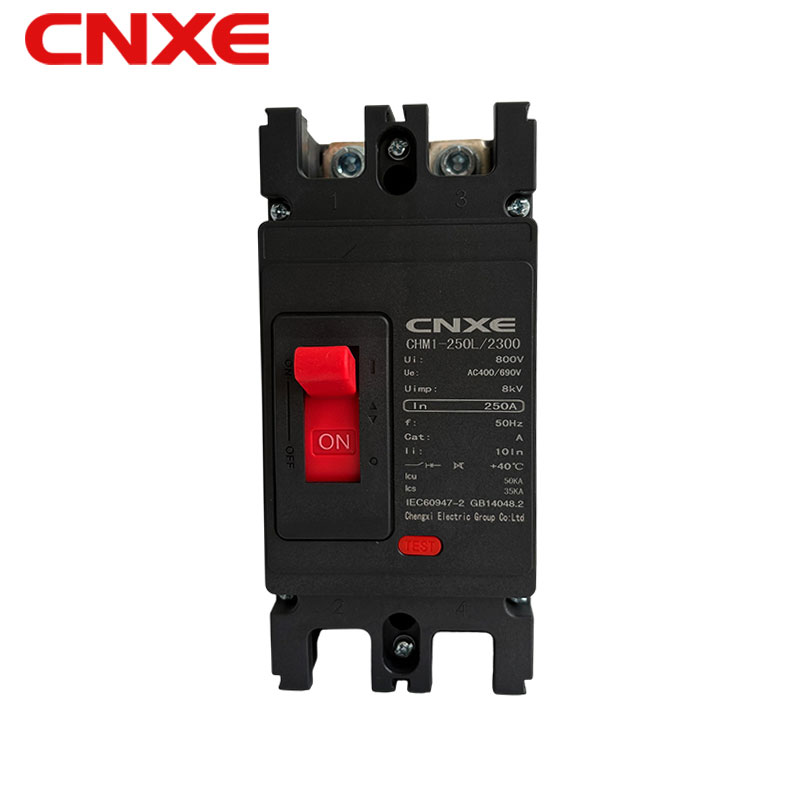

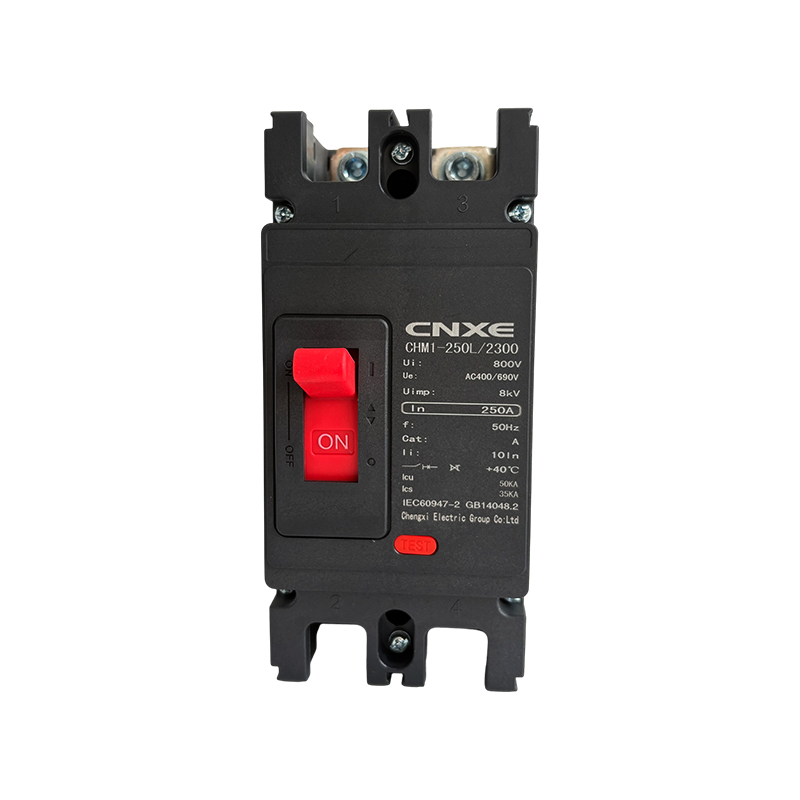

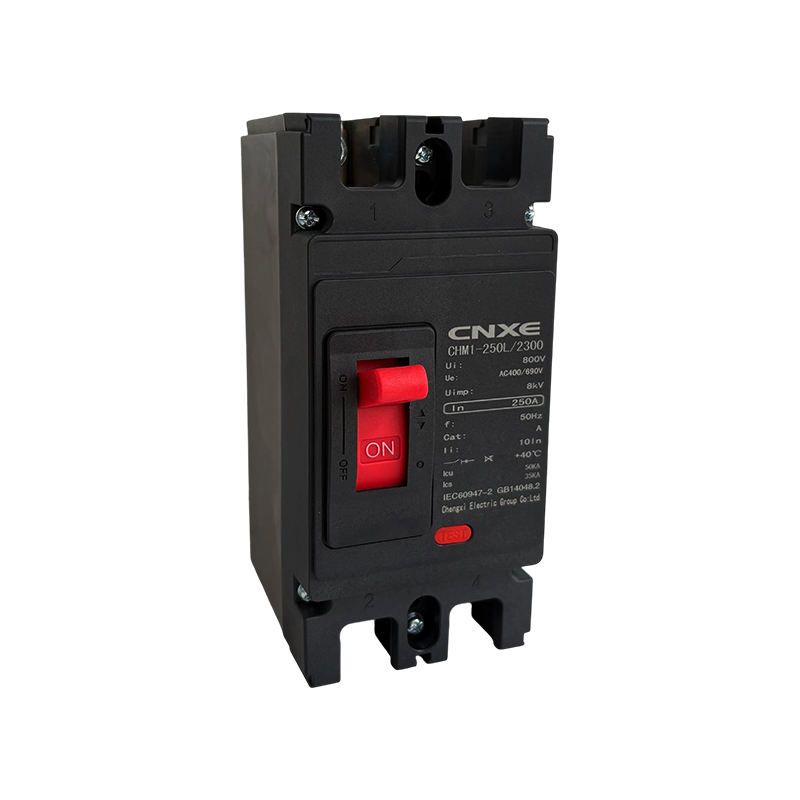

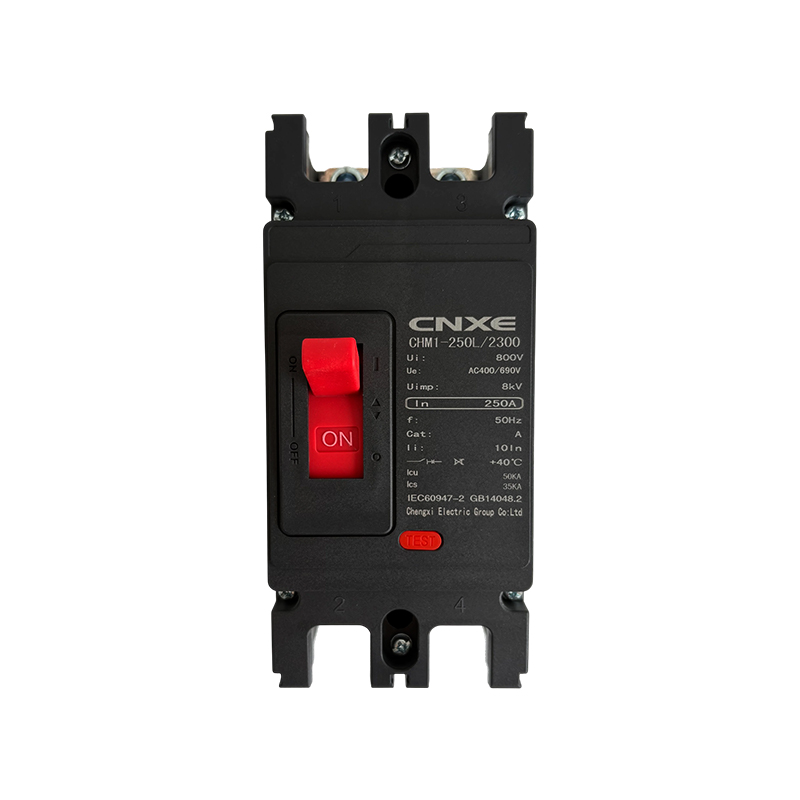

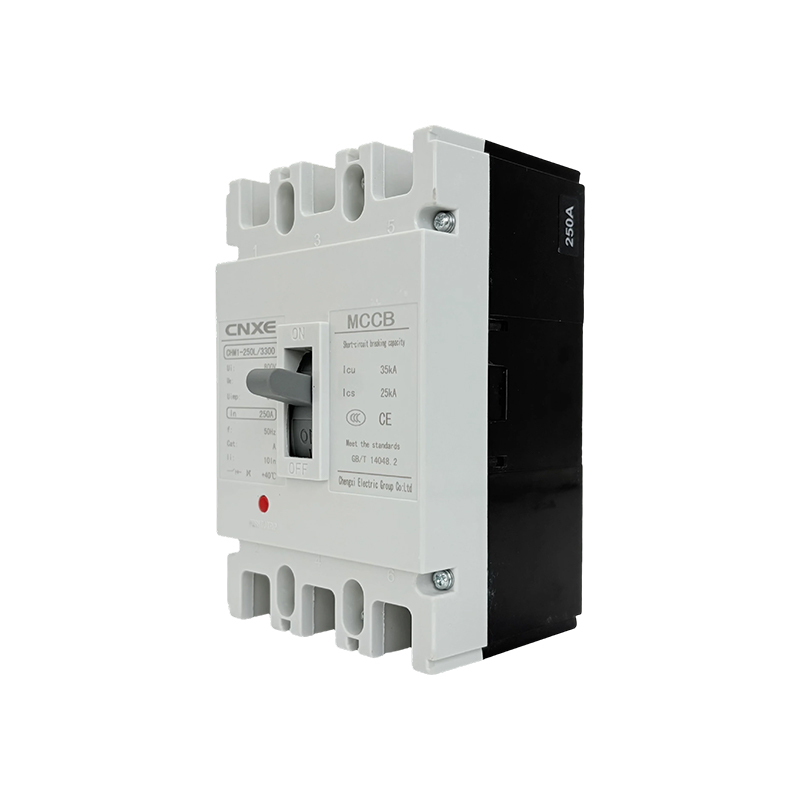

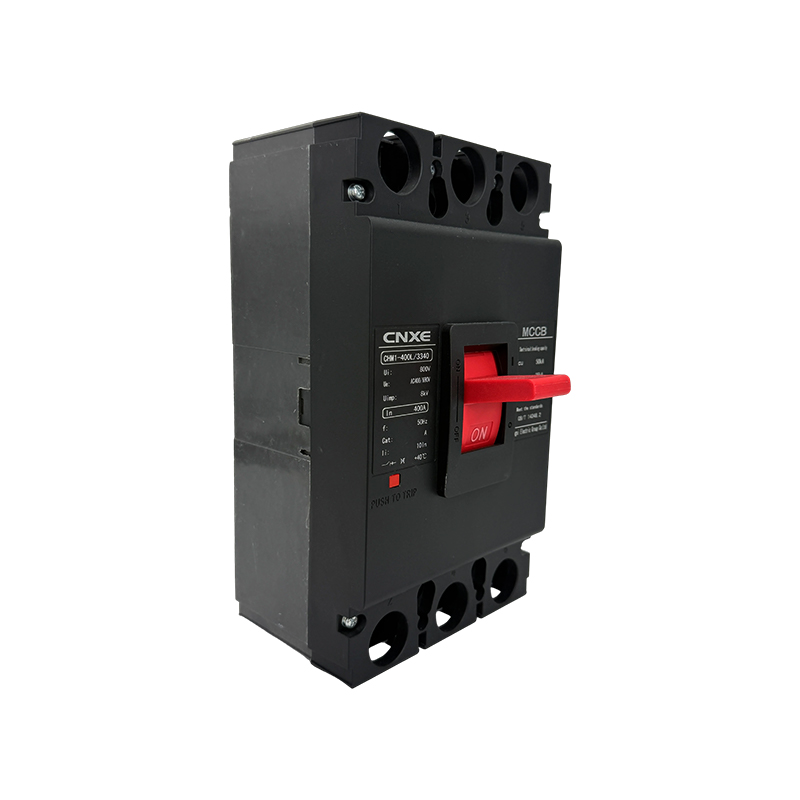

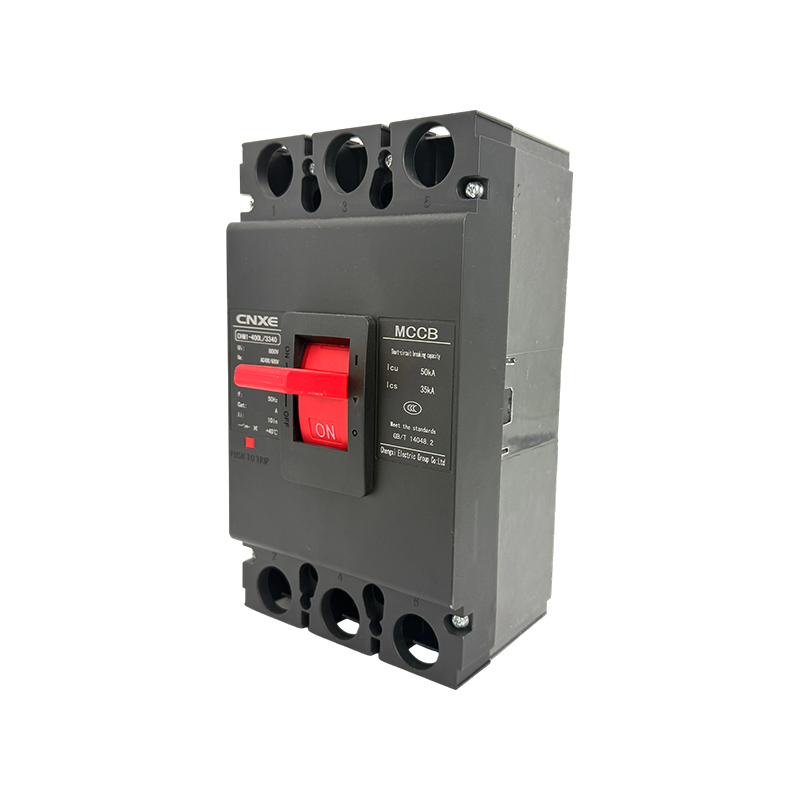

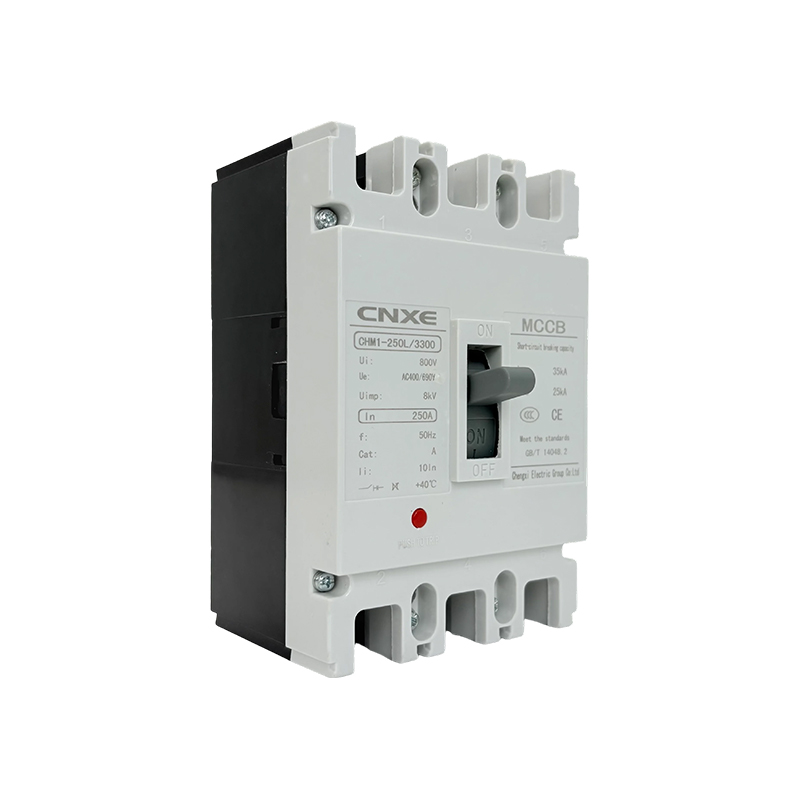

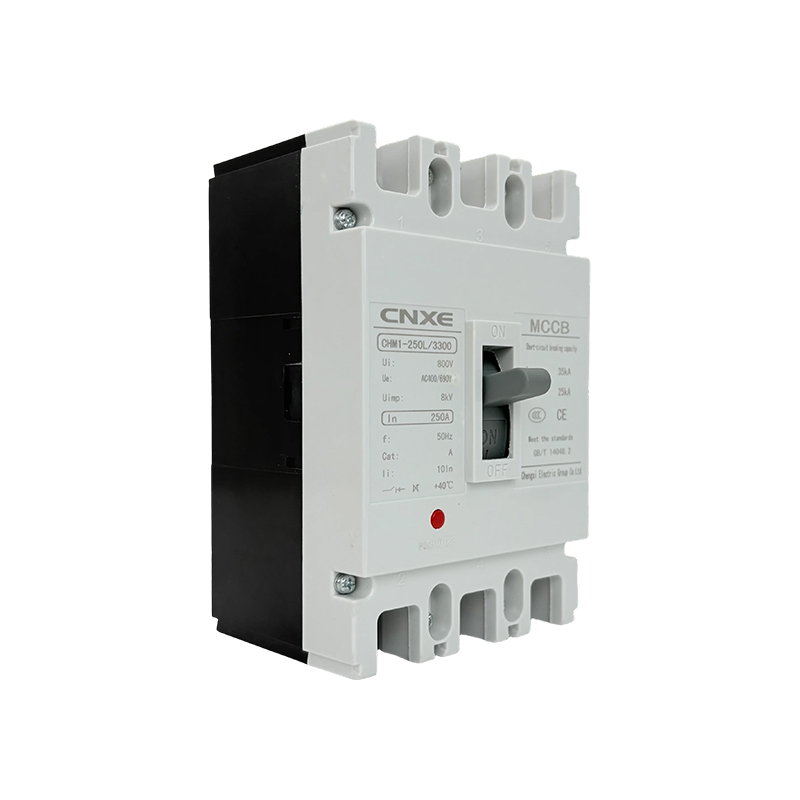

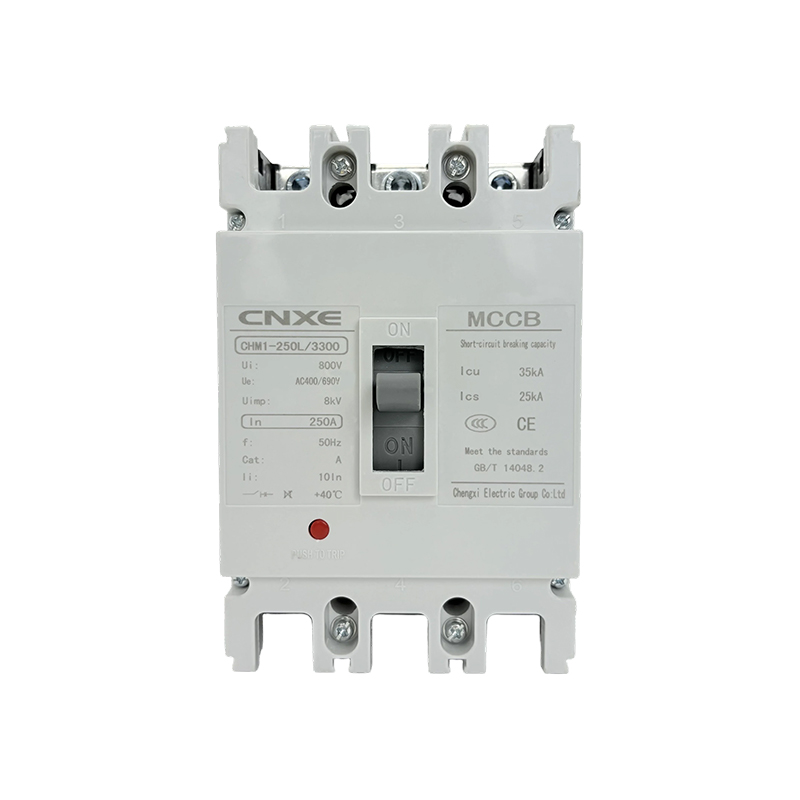

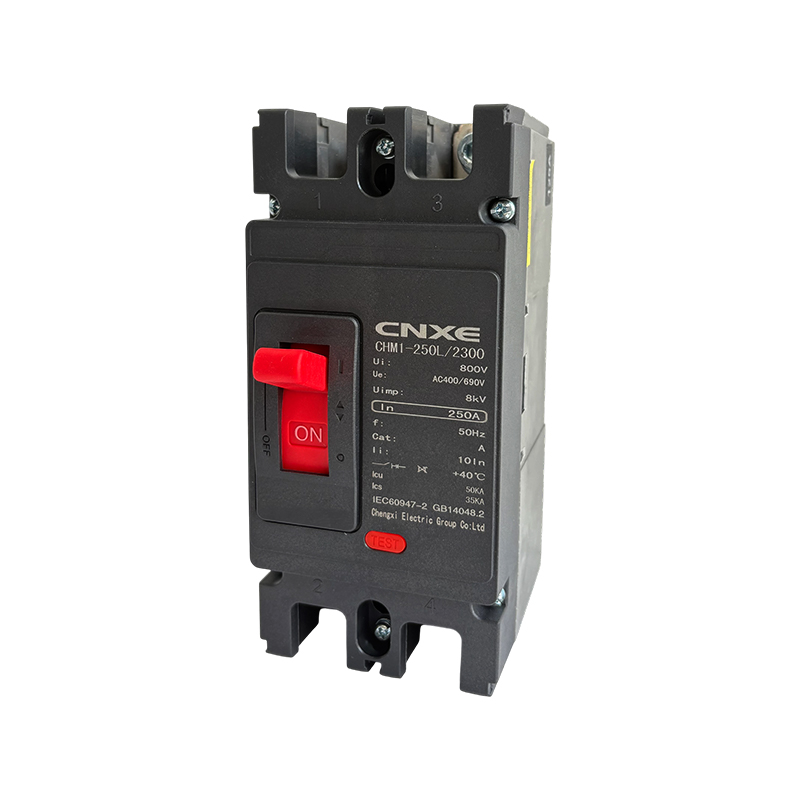

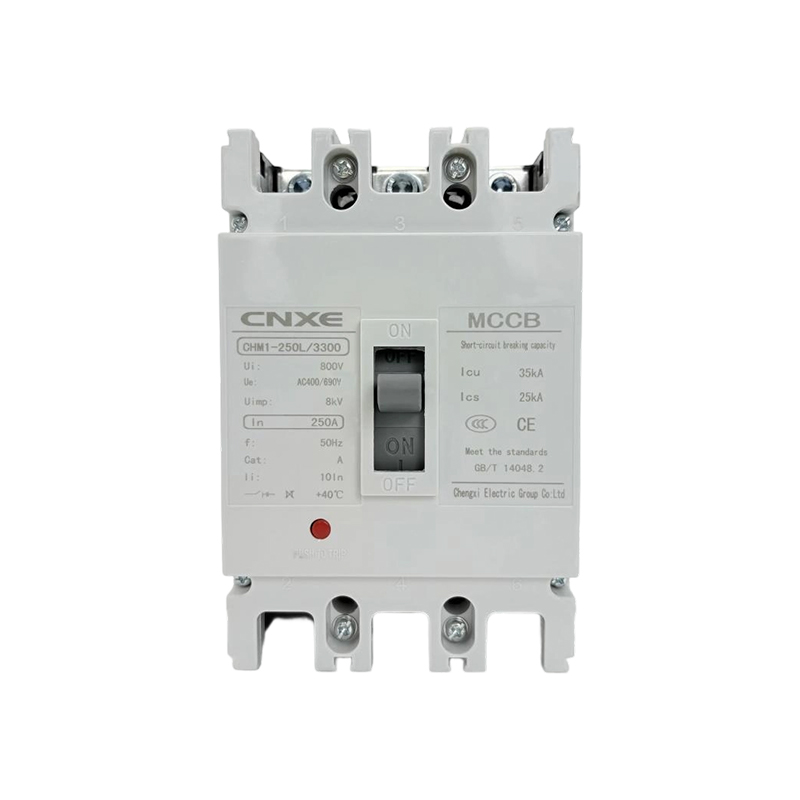

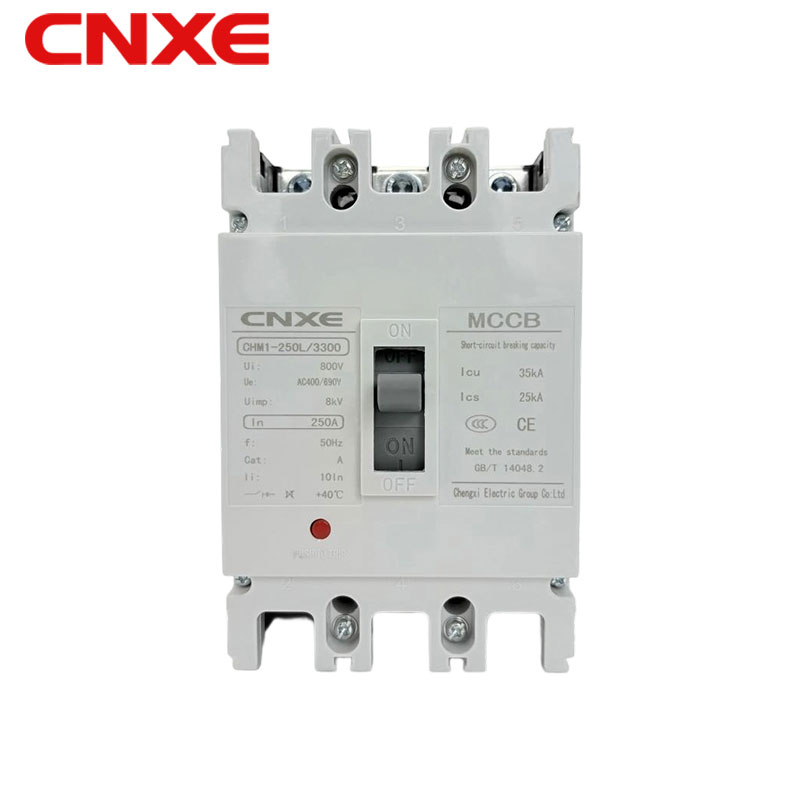

CHM1系列专为中高压电路设计，是工业、商业大功率场景的核心防护设备：它支持 AC400V/690V 双电压，250A 额定电流适配高负载场景，50kA 短路分断能力搭配过载 / 短路双重保护，；8kV 绝缘冲击 + 阻燃外壳可在 + 40℃稳定运行，耐用性强；醒目通断标识、标准导轨安装及大截面线缆兼容设计，让运维更便捷。该产品适用于工业动力设备、商业大功率电器、基建配电回路等场景，是大电流场景下 “高负载 + 强防护 + 长寿命” 的高适配方案，可解决小规格断路器承载不足的痛点，为工业、商业用户提供可靠电路保障。
