万能式断路器

CHW1系列框架式断路器（3P）为关键电力系统提供保护。我们提供200A至6300A的超宽电流范围，分断能力高达120kA。我们不仅是制造商，更是系统级解决方案提供商，从参数到应用，为您深度定制可靠的保障。
CHW1系列3P框架式断路器专为工业、商业和公用事业应用中的关键电力系统提供可靠保护。它设计有200A至6300A的超宽电流范围，并提供高达120kA的高分断能力，确保即使在严苛条件下也能实现稳健的性能。

作为获得CE认证的固定式和抽屉式空气断路器，CHW1系列适用于各种安装配置，并可根据特定的系统要求进行定制。其模块化设计便于集成到现有的配电盘中，使其成为新安装和改造项目的理想选择。

除了提供高质量的断路器之外，我们还提供根据您的需求量身定制的系统级解决方案。从参数优化到特定应用的定制，我们的团队确保您的电气基础设施获得可靠的保护和高效的运行。每台CHW1断路器都经过严格测试，符合国际标准，可提供长期可靠的性能和安全性。

CHW1系列框架式断路器是大型工业设施、商业建筑和关键配电网络的理想选择，它将先进的保护功能与灵活性和易于安装的特性相结合。无论您需要固定式还是抽屉式配置，这款断路器都能提供可靠的过载、短路和故障保护，同时支持系统定制，以增强运行控制。

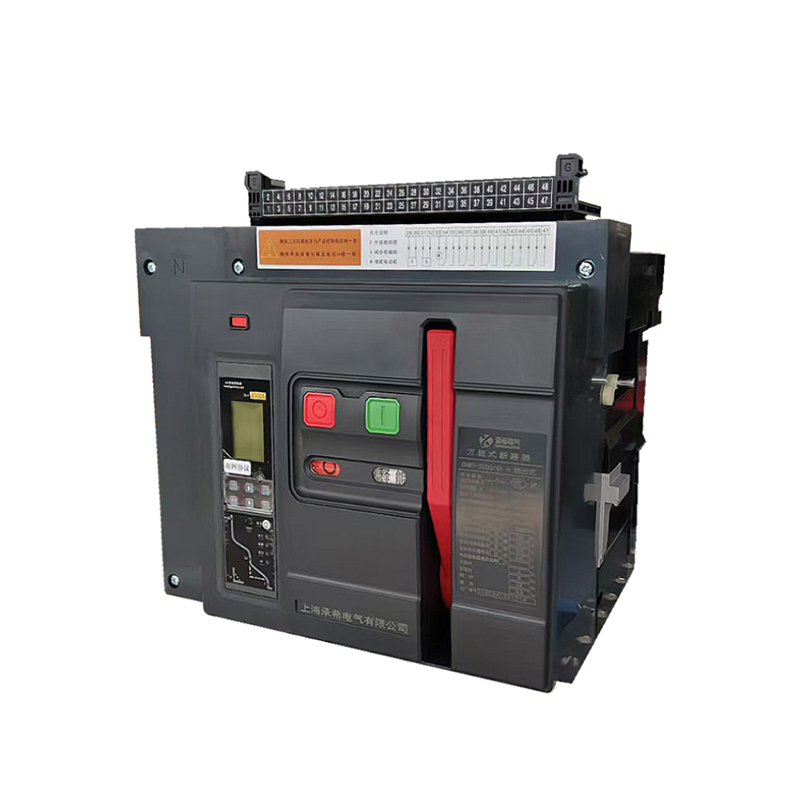

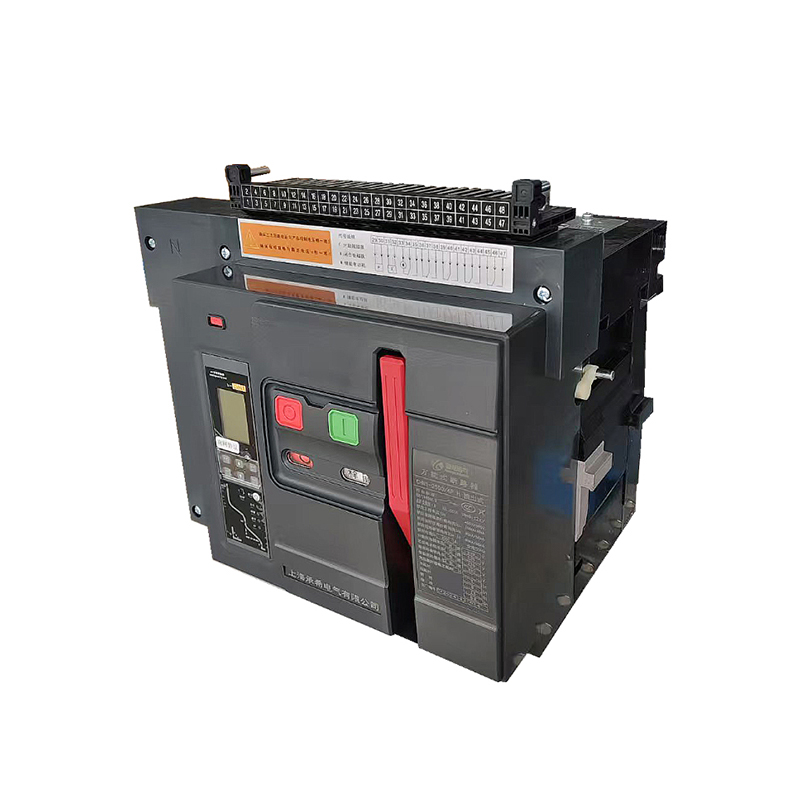

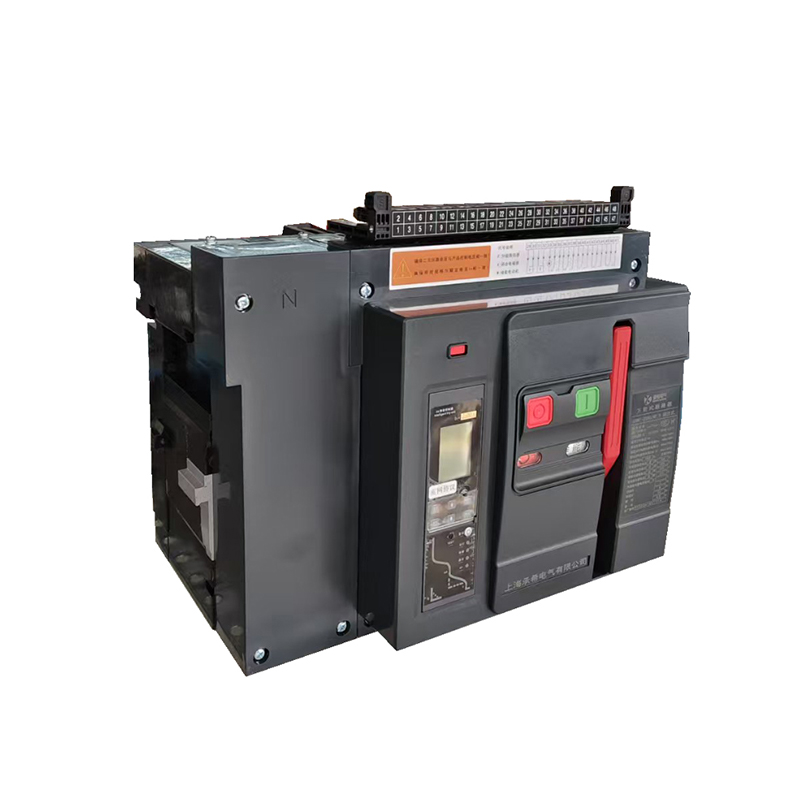

专业电力核心保护：CHW1系列4P框架式断路器。覆盖200A至6300A的宽电流范围，分断能力高达120kA，轻松满足各种严苛的配电和保护需求。支持参数定制，为构建安全稳定的电力系统奠定坚实基础。
CHW1系列4P框架式断路器旨在为现代电力系统提供稳定的基础，确保系统的安全性和连续性。

CHW1系列覆盖200A至6300A的宽电流范围，能够轻松适应各种配电需求，从大型商业设施到要求严苛的工业装置，均可胜任。在正常运行期间，它支持稳定的电力传输；在异常情况下，它能够果断响应，保护下游设备，减少系统中断。这种平衡使客户能够对电力基础设施充满信心，无需持续进行人工干预。

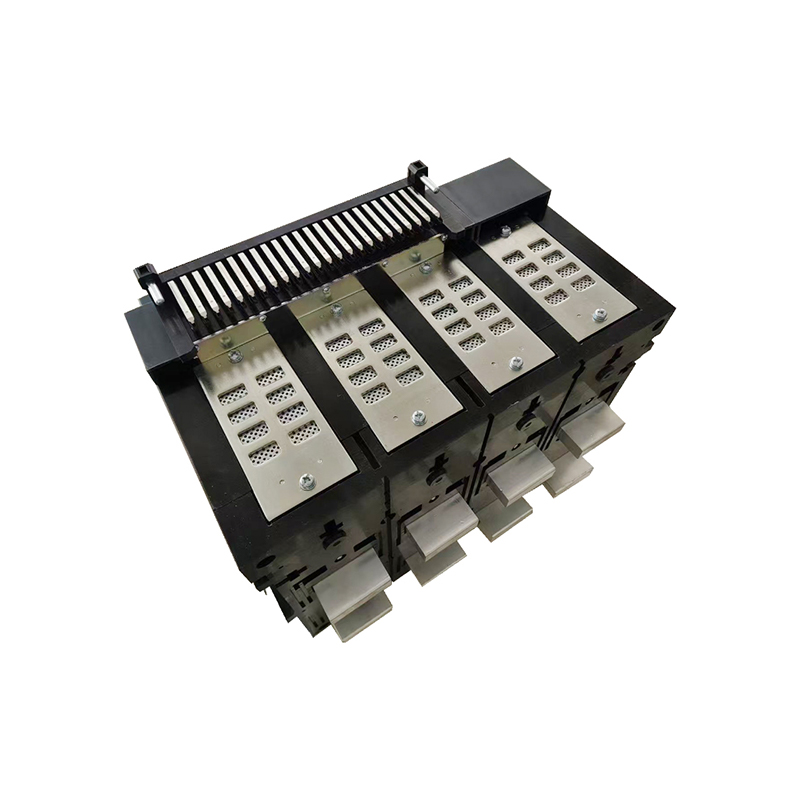

4极框架设计可在需要控制和隔离的系统中提供增强的保护。其坚固的结构适用于在恶劣环境中长期运行，确保在各种负载条件下都能提供可靠的性能。

CHW1系列的主要优势之一是支持参数定制。这种灵活性使用户能够配置与实际系统需求紧密匹配的保护设置，从而形成量身定制且可靠的电力保护解决方案。

该产品配备三相电子保护控制器——一款高性能低压配电设备，内置数字显示屏、按钮控制（红色停止/绿色启动）和专用储能指示灯。专为中大型电力系统（例如工业厂房、商业建筑、光伏电站）设计，集成了精确的过载/短路保护、实时电气参数监测和故障记录功能。其模块化设计支持灵活配置（例如抽出式/固定式安装），可替代传统的框架断路器，并提供增强的智能管理功能，是现代智能配电网络的理想之选。

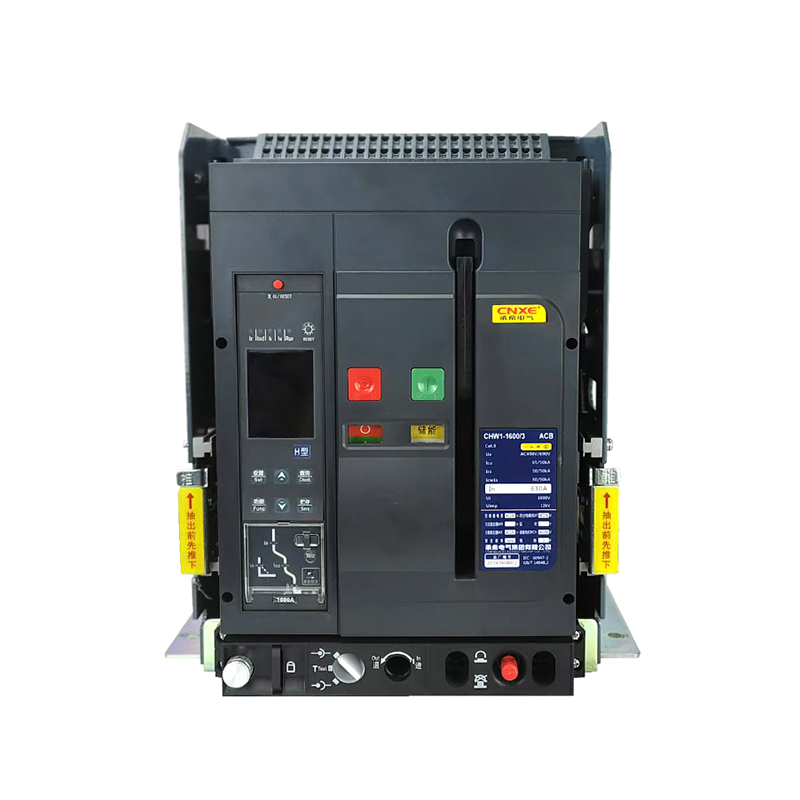

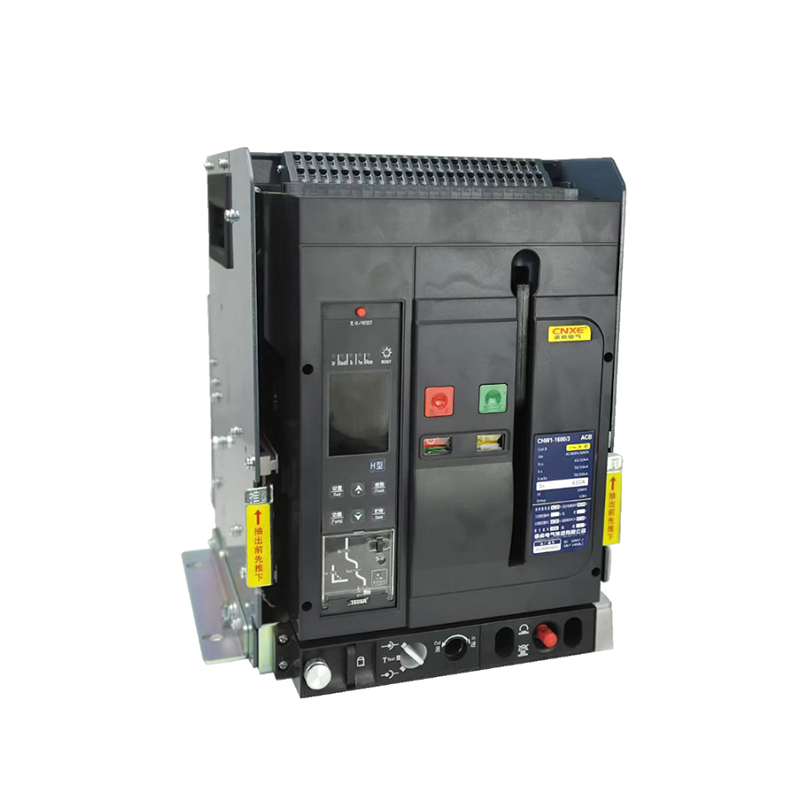

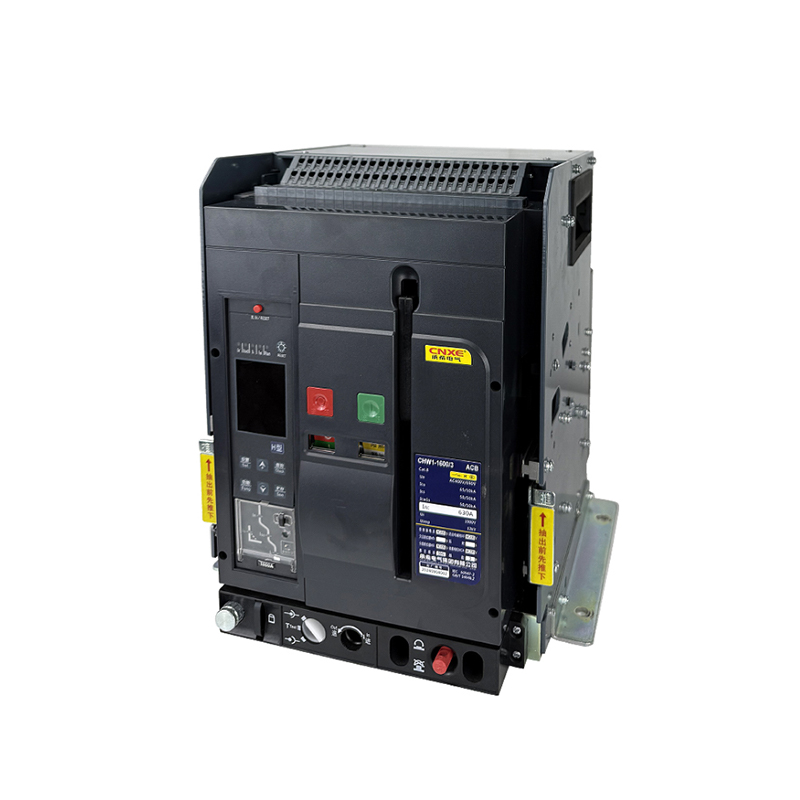

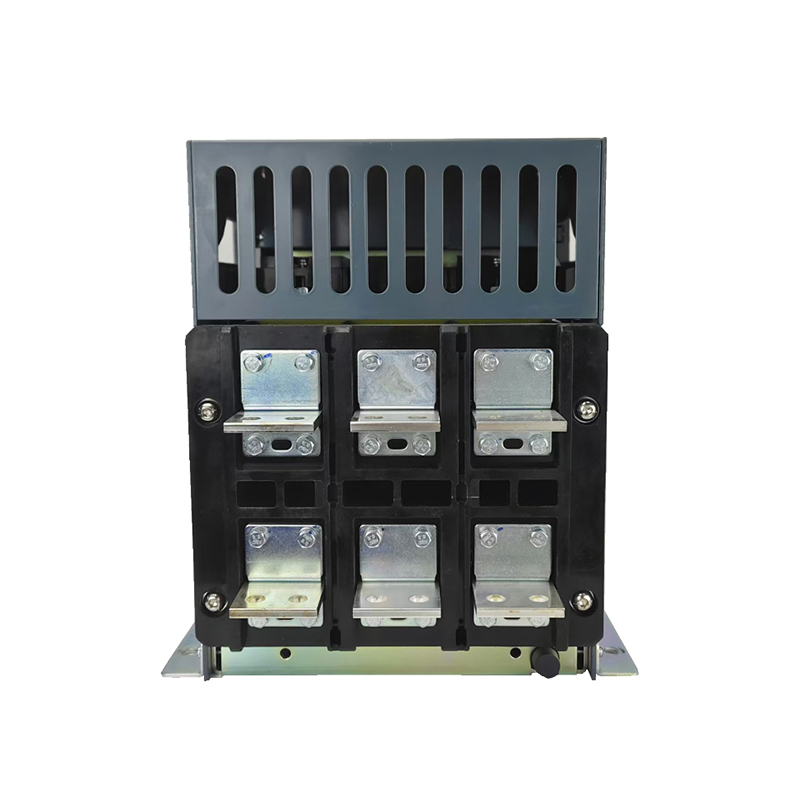

CHW1-1600 3P 1600A 智能框架断路器专为需要高精度、可视化和智能控制的现代配电系统而设计。它以三相电子保护控制器为核心，提供可靠的低压保护，同时支持智能系统管理。

该断路器集成了精确的过载和短路保护功能以及实时电气参数监测功能，使用户能够一目了然地了解系统运行状态。内置的数字显示屏和按钮控制（包括红色停止按钮和绿色启动按钮）使日常操作更加直观，降低了日常使用或维护过程中误操作的风险。专用的储能指示灯进一步提高了操作人员的态势感知能力和安全性。

CHW1-1600 专为中大型电力系统（例如工业厂房、商业建筑和光伏电站）设计，可在复杂的负载条件下稳定运行。其模块化结构允许灵活配置，包括抽出式或固定式安装，从而能够无缝集成到现有的配电系统中。

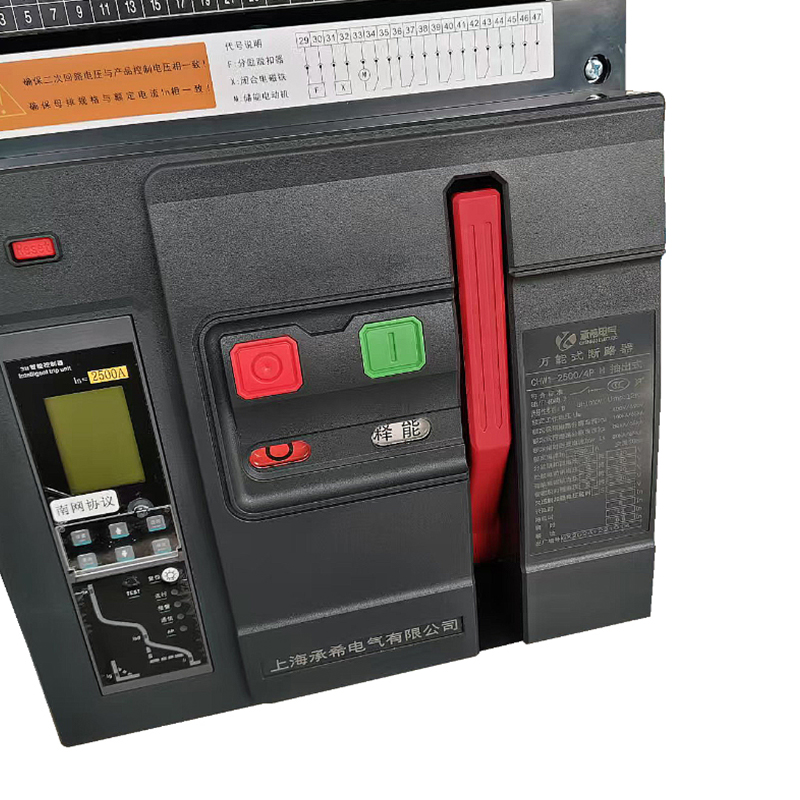

ACB CHW1-2000系列空气断路器专为电力系统保护和控制而设计。其主要部件包括：故障复位按钮、分闸按钮、切换旋钮（用于电路控制）、储能手柄、合闸/分闸指示窗（显示运行状态）以及能量释放指示窗。此外，它还配备了数字显示屏，用于实时监控，适用于需要可靠的过载/短路保护和运行状态可视化的中大型配电系统（例如，工业和商业设施）。

ACB CHW1-2000系列空气断路器旨在为现代电力配电系统提供可靠的保护和精确的控制。它专为中大型应用而设计，可在工业厂房、商业设施和其他对安全性和可视性要求极高的严苛环境中稳定运行。

该系列配备了一整套完善的操作组件，包括故障复位按钮、分闸按钮、电路切换旋钮和储能手柄。清晰的合闸和分闸指示窗使用户能够即时确认运行状态，而能量释放指示窗则提高了操作和维护过程中的安全性。这些功能有助于减少误操作并简化日常系统管理。

内置的数字显示屏可实时监控关键电气参数，使用户能够更好地了解系统状况，并更快地响应异常情况。该断路器提供可靠的过载和短路保护，确保设备长期安全运行和系统稳定。

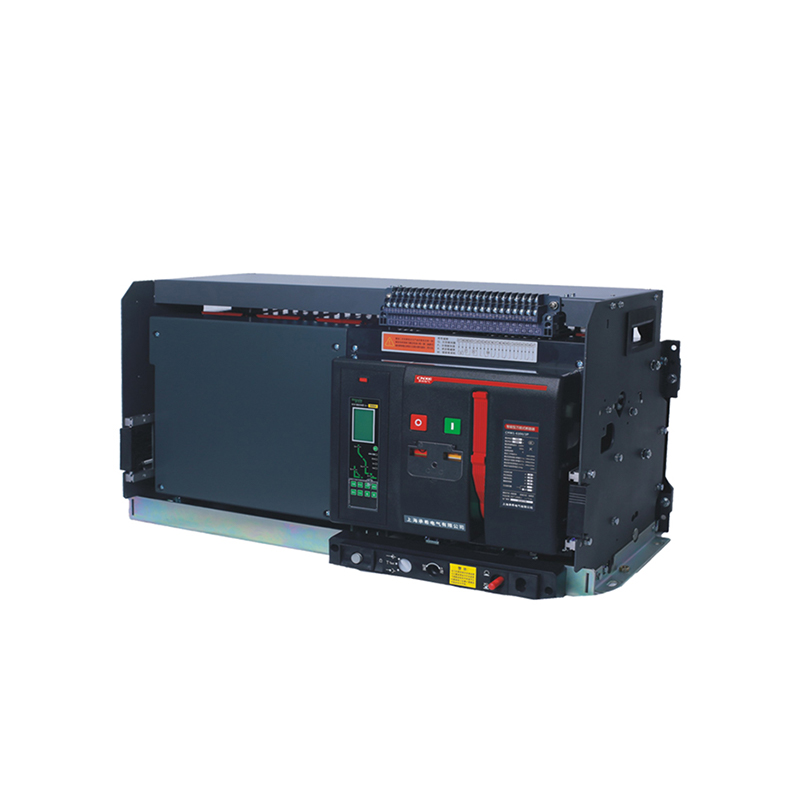

CHW1-6300 3P ACB支持抽出式和固定式安装选项，可灵活集成到不同的配电系统中。凭借其坚固的设计和智能化的运行状态可视化功能，CHW1系列空气断路器是现代配电系统的可靠解决方案，满足其对可靠性、控制性和适应性的需求。

CHW1-2000~6300（DW45）/CHW1-1600-3P/4P-200A~1600A 系列 智能型万能式断路器 ,以下简称断路器),分抽屉式和固定式两种。适用于交流50/60Hz,额定工作电压400V690V,额定工作电流自400~6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载欠电压、短路、接地等故障的危害。

用途及使用范围:
CHW系列智能型万能式断路器(以下简称断路器)，适用于交流50/60Hz，额定工作电压400V/690V，额定工作电流自400~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地等故障的危害。断路器采用具有精确选择性保护和多功能的智能控制器，保护功能齐全，特别适用于需要提高供电可靠性、避免不必要停电的配电网络中。其中2H、3H型智能控制器带有通讯接口，便于与现场总线连接，可实现“遥测”、“遥调”、“遥控”、“遥讯”四遥功能，满足控制自动化的要求。配置漏电互感器及相应的智能控制器可实现漏电保护。额定工作电流1000A及以下的断路器，亦可用在交流50Hz，400V网络中作为电动机的过载、短路、欠电压和接地故障保护，在正常条件下可作为电动机的不频繁起动之用。
断路器具有隔离功能，符号“/*”。

断路器符合以下标准:
IEC60947-1及GB/T14048.1低压开关设备和控制设备    总则
IEC60947-2及GB/T14048.2低压开关设备和控制设备    低压断路器
IEC60947-4-1及GB/T14048.4低压开关设备和控制设备  机电式接触器和电动机起动器
GB/T2421.1 电工电子产品环境试验概述和指南
GB/T14597电工产品不同海拔的气候环境条件

安装环境要求:
周围温度: -5℃~+40℃且 24h 平均值不超过+35℃，环境温度大于+40℃需降容，降容系数参照说明书
相对湿度: 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时相对湿度可允许达到90%
海拔: ≤2000m，超过2000m降容系数参照说明书
安装要求: 断路器安装垂直斜度≤5°
污染等级: 3级
使用类别: B
适用电磁环境: B
防护等级: 断路器安装在柜体室内，且加装门框，防护等级达IP40
断路器应安装在干燥、无导电尘埃、无侵蚀气体、无爆炸危险介质的环境中。

产品特性
符合的标准
·GB/T14048.1总则
·GB/T14048.2断路器
·IEC 60947-1 总则
·IEC60947-2 断路器

环境温度
·系列可在-5℃至 40℃正常环境和运行温度条件下长期工作。
·工作环境温度超过 40℃(电动机保护超过 60℃)，应参考温度降容或请联系我们。
·存储温度为 -20℃至 70℃

海拔
·正常工作安装地点的海拔不超过 2000m。
·如需要安装在海拔超过 2000m 的情况下，可参考海拔高度降容系数表使用。

污染等级
产品运行在污染等级为 3级
IEC60947-1和 60664-1标准所定义的环境(工业环境)中。

湿度
正常工作时需满足：
·在周围空气温度为 +40℃℃的条件下，大气相对湿度不能超过50%
如果温度较低，则可以在较高的相对湿度条件下使用。
·最湿月份的月平均相对湿度为 90%。
·需要考虑产品表面产生的凝露对产品性能的影响

防护等级
·断路器本体，IP 防护等级为IP20
·安装在开关柜中的断路器:
带有拨动手柄的断路器:IP40
带有电操机构的断路器:IP40

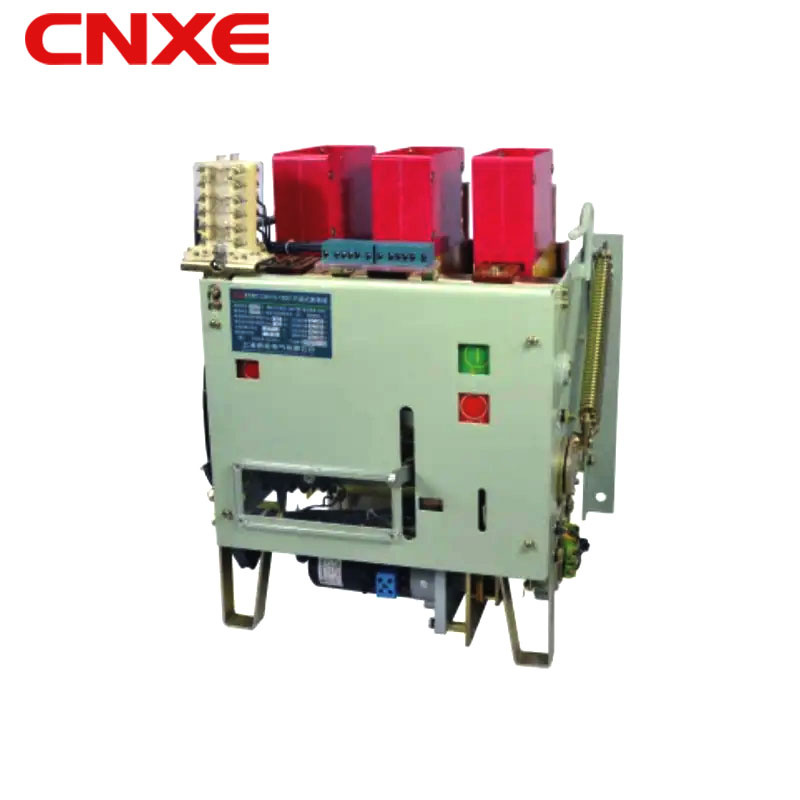

DW15/DW17系列低压配电万能式电动断路器是一种高性能的电气设备，广泛应用于工业和商业场合。其主要功能是保护电路，防止过载和短路等故障，确保电力系统的安全运行。

该断路器具有智能化控制功能，能够通过电动操作实现远程控制和自动化管理。其设计结构紧凑，便于安装在配电柜中，节省空间。此外，该设备还具备良好的分断能力，能够在发生故障时迅速切断电源，减少设备损坏和停电时间。

DW15/DW17系列断路器还具有多种保护功能，如过电流保护、欠电压保护等，能够根据不同的应用需求进行灵活配置。其可靠性和稳定性使其成为低压配电系统中不可或缺的重要组件。
