高压真空断路器

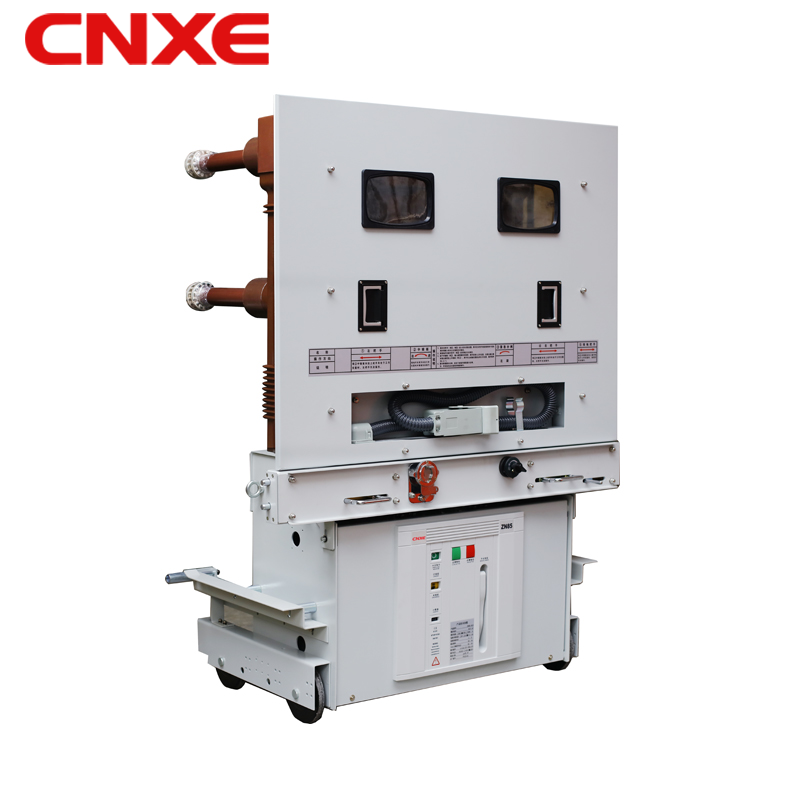

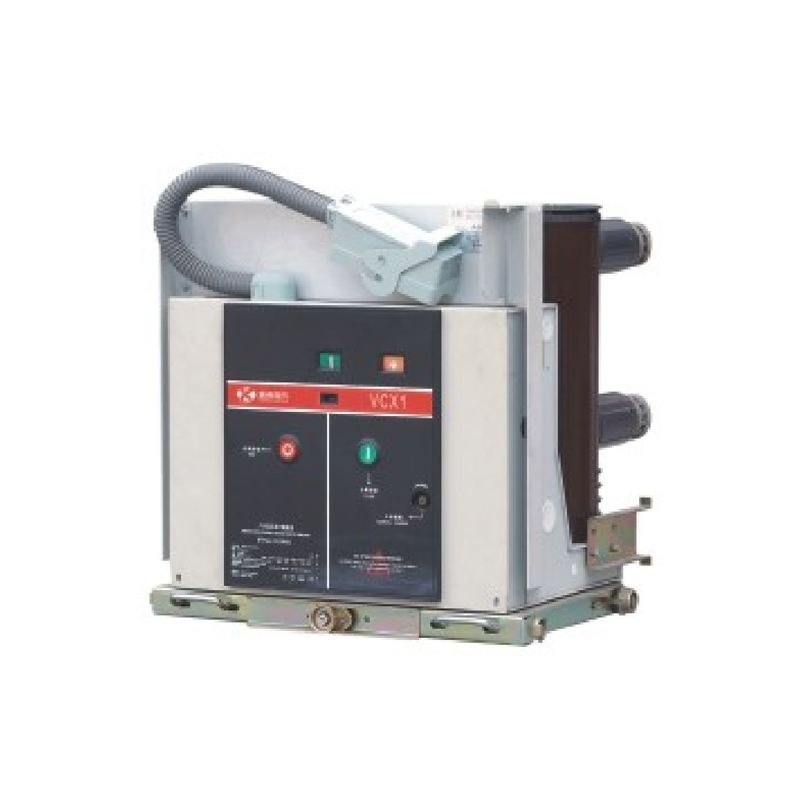

VXC1-12系列户内手车式高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS)等中置手车式开关柜，固定式也可配用于XGN系列固定式开关柜。

正常使用环境
环境温度:不高于40°℃，不低于-10°℃（允许在-30℃储运)。
海拔高度:不超过1000m。(若需增高海拔，则额定绝缘水平相应提高)
相对湿度:日平均值不大于95%，饱和蒸汽压日平均值不大于2.2×10RMPa，月平均不大于1.8×10°Mpa。
地震烈度:不超过8级。
无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

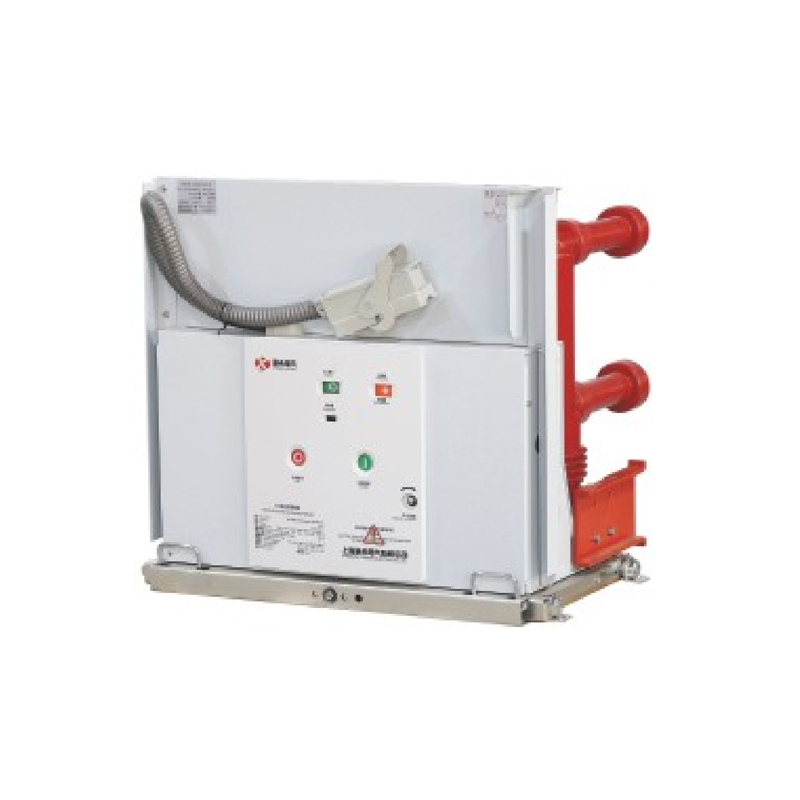

VZF-12 中置固封式真空负荷开关–熔断器组合电器（以下简称真空开关)，是根据特别的设计概念并结合市场需求而研发的一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中，他符合GB3804-2004 GB16926-1997等标准规定。
VZF-12 中置固封式真空负荷开关–熔断器组合电器在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行与相应电压等级的电网中。

正常使用环境
1.环境温度:温度+40℃,温度-25℃。
2.环境湿度:日平均相对湿度:≤95%，月平均相对湿度:≤ 90%。
3.日平均饱和蒸气压:≤2.2x10-3Mpa。
4.月平均饱和蒸气压:≤1.8×10-3Mpa。
5.海拔高度:不高于1500m
6.地震烈度:不超过8度。
7.适用场所:无滴水，无依然和爆炸危险，无化学腐蚀性气体无剧烈震动。
8.如产品使用环境超出以上规定，用户可以与我公司协商确定。

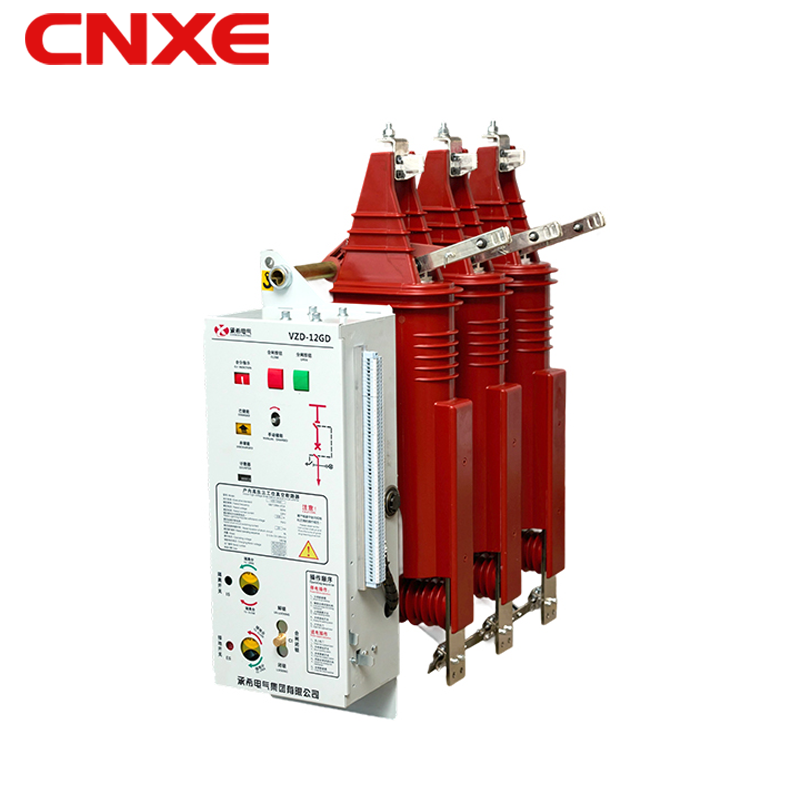

VZD 12KV三工位真空断路器集成隔离、接地和开断功能，采用真空灭弧技术，结构紧凑，操作简便。支持电动/手动控制，具备机械联锁保护，适应固定或移开式安装。具有高分断能力、长寿命和免维护特点，适用于变电站、工矿及智能电网，提升配电可靠性。

产品技术特点
1.紧凑/灵活：
空气为介质的绝缘方式，满足电力行业技术规范的电气间隙与局放标准。
紧凑型的配套柜体尺寸，配套标准柜尺寸:480*1000*1800mm(宽x深x高)，成套配电系统特别紧凑，为昂贵的城市建筑土地节约空间。
灵活的母线形式与扩展方式,方便与其他不同柜型的拼接。
2.整体/固封：
一体化的断路器组合电器设计，组合电器集隔离开关、断路器、接地开关、带电传感器为一体，模块化设计，联锁简单可靠、检修方便。
3.可视化/高效率：
可视化的隔离开关断口设计，迅速的交付时间，整体模块化设计，使电气成套工厂装配便利迅捷。
一体化结构，各类闭所要求在单体机构内实现，减少因成套电气工厂组装工艺问题导致的闭锁失效风险。
4.稳定/耐久：
弹簧永磁机构可选，机械寿命长，固封方式的真空灭弧室封装，防尘、高绝缘性能。

产品技术参数
额定电压:12kV
1MIN工频耐压:42kV
雷电冲击耐压:75/85kV
额定电流:630— 1250A(馈线)
额定频率:50/60Hz
额定短路开断电流:25kA/31.5kA
额定短时耐受电流:25kA/31.5kA
额定峰值耐受电流:50kA/63kA
额定短路电流开断次数:30次
机械寿命:10000次(断路器)
辅助回路工频耐受电压:2000v
630—1250八（进线)
3000次(隔离开关/接地开关)
100000次(断路器)

适用固定型开关柜结构:
柜体为2.0mm敷铝锌板曲弯组装而成，强度高重量轻及优良的耐腐蚀性，分隔成独立的低压室、母线室、开关室、电缆室。

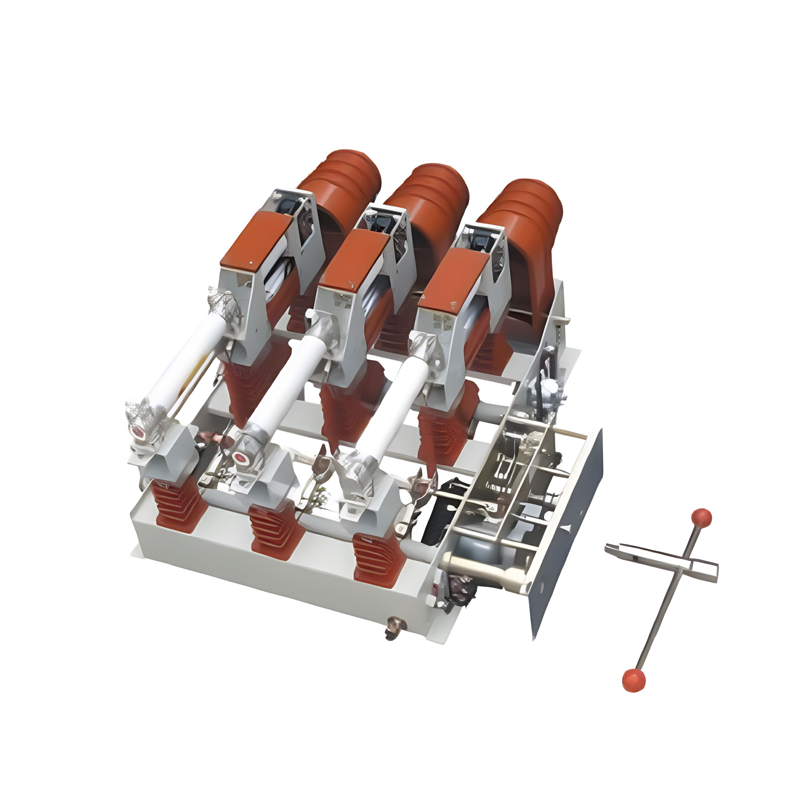

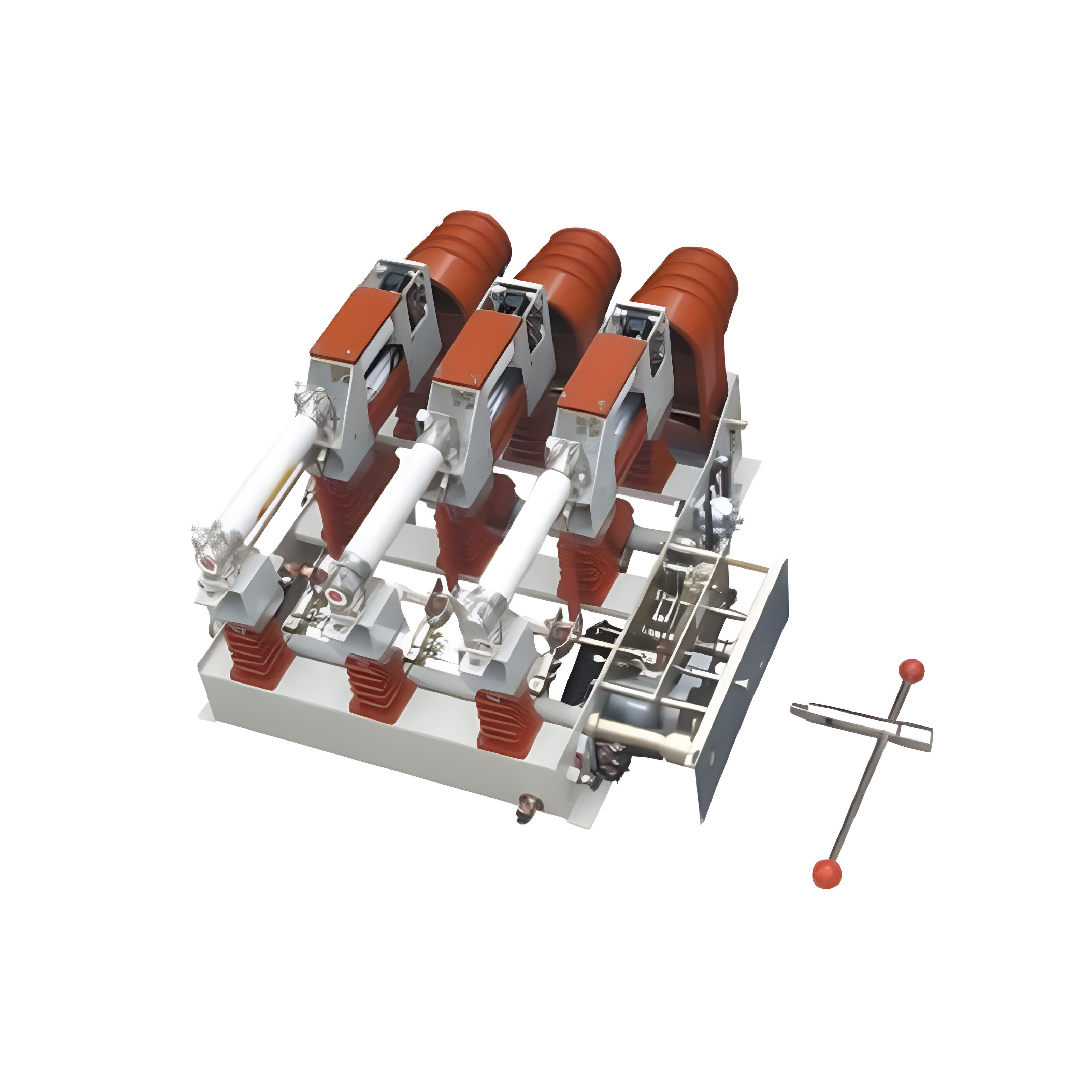

FN7-12型户内高压负荷开关及熔断器组合电器是一种产气式户内高压负荷开关，适用于交流50Hz，额定电压12kV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。

正常使用条件：
周围空气温度：上限：+40℃；下限：一般地区-10℃，高寒区-25℃；
海拔：海拔高度为1000m及以下。
相对湿度，日平均不大于95%，月平均不大于90%；
周围空气应不受腐蚀性或可然性气体及水蒸气等明显污染；
无经常性的剧烈振动。

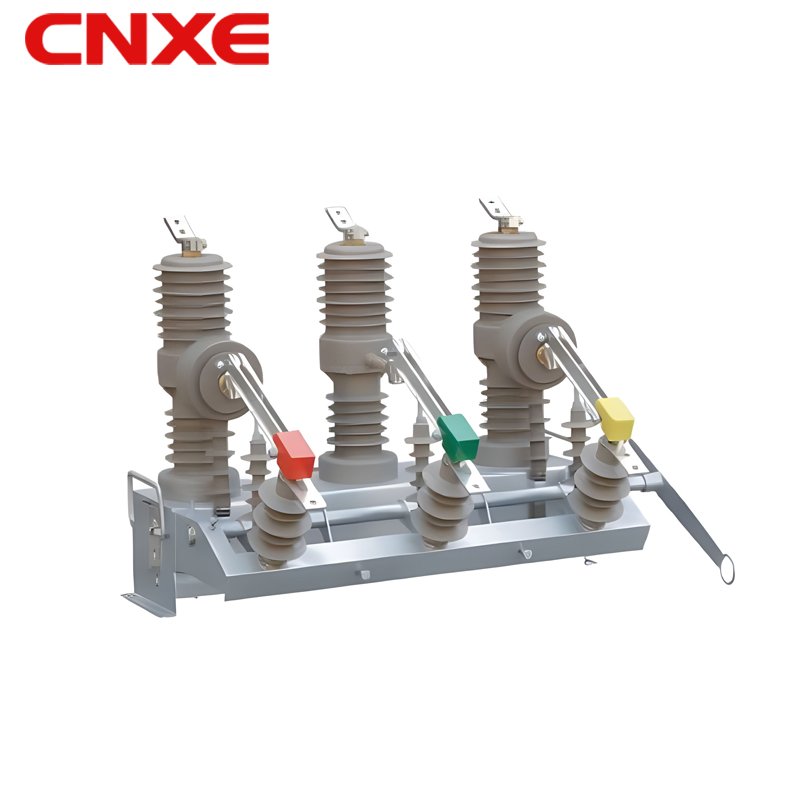

ZW32 12kV 手动电动户外高压真空断路器是一款坚固可靠的开关设备，专为 10kV 户外配电网络而设计。它集成了手动和电动操作模式，为本地和远程控制应用提供了灵活性。该产品采用三相设计，并配有颜色编码的操作杆，安全直观地识别，使维护和操作更加便捷。

其核心真空灭弧技术确保了卓越的灭弧性能、高分断能力和极低的维护需求。绝缘套管的设计可承受雨水、潮湿、灰尘和紫外线等恶劣的户外环境，确保长期稳定运行。

该断路器广泛应用于城乡电网、工矿企业和变电站。它尤其适用于频繁操作的场合，在系统保护、负荷切换、故障隔离和自动重合闸中发挥着关键作用。它能够与智能终端集成，实现远程监控和控制，是现代智能电网基础设施的理想解决方案。 ZW32 12KV 装置提高了运行安全性和电网可靠性，支持高效、安全的配电。

12KV户外高压隔离开关与真空断路器组合装置，它们广泛应用于中压配电系统中，主要起到控制、隔离与保护作用，特别适用于变电站、工矿企业、农网改造等场景。

产品优势：
高绝缘性能：采用耐高压复合材料或陶瓷绝缘子，适应恶劣户外环境；
安全隔离功能：具备明显可见的断口，确保人员检修安全；
模块化结构：安装方便，易于与真空断路器、避雷器等配合使用；
多种操作方式：支持手动、电动、远程控制，满足智能电网接入需求；
维护成本低：真空灭弧设计，机械寿命长，适用于频繁操作场合。

典型应用场景：
农村配电线路开关分段
工业用户专线开关隔离
城市配电自动化系统中分界开关
小型变电站进出线保护设备

我们这款ZW32系列12KV户外高压隔离开关与真空断路器产品结合高可靠性操作与安全隔离特性，是现代配电系统不可或缺的重要设备，助力电网实现高效、安全、智能运行。

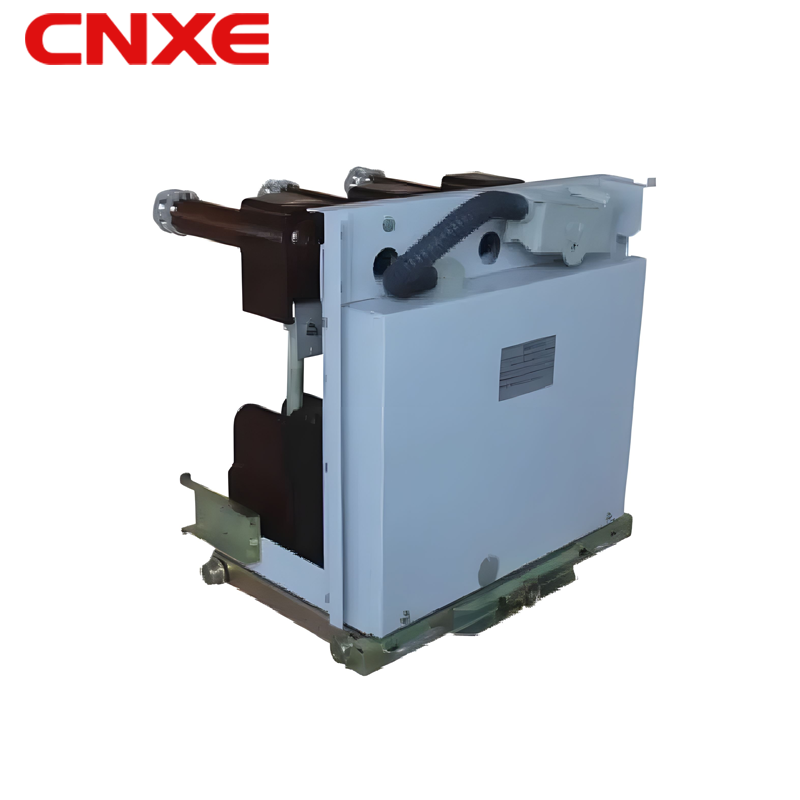

这款PT/GL/JL 12KV高压隔离计量手车是一款专为电力系统设计的设备，主要用于高压电路的隔离和计量。其结构紧凑，便于安装和维护。该设备采用高强度材料制造，确保在高压环境下的安全性和耐用性。其主要组成部分包括隔离开关、计量装置和手车机构。

隔离开关用于在需要时切断电路，确保维修人员的安全；计量装置则用于精确测量电流和电压，帮助监控电力系统的运行状态。手车机构设计使得设备可以方便地从开关柜中抽出或推入，便于进行操作和维护。

整体设计符合相关安全标准，适用于各种工业和商业电力系统。其可靠性和高效性使其成为电力系统中不可或缺的一部分。
